Model vytápěného domku

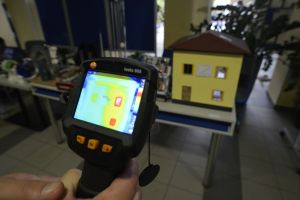

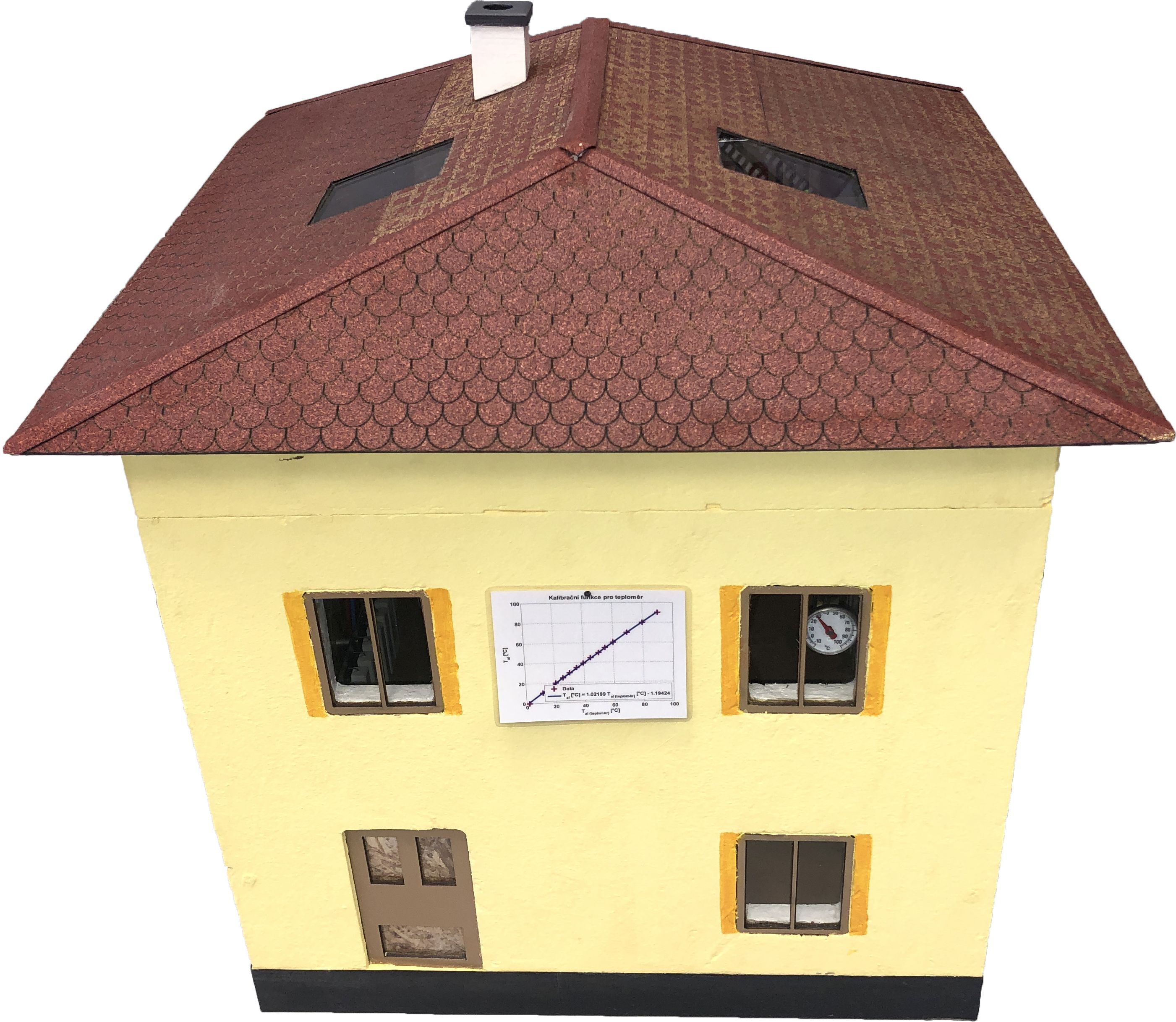

Model vytápěného domku byl navržen a postaven v rámci absolventské práce Petra Rabiňáka na vyšší odborné škole ve školním roce 2013/2014. Model reprezentuje tepelné děje skutečných budov (prostup tepla stěnou a akumulaci tepla ve stěně), vytápění domácností atd. Model je připojen k počítači pomocí multifunkční vstupně-výstupní karty umožňující čtení výstupů a nastavování vstupů. K realizaci této učební pomůcky byly použity zdroje školy. Cena komponentů činila 7 984 Kč. Realizace trvala 541 hodin.

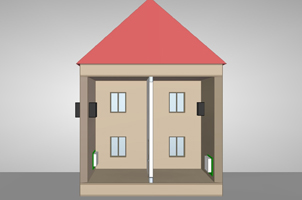

Vstupy a výstupy modelu

• Vstupy: napětí na topných tělesech v pravé a levé místnosti u_l, u_r [V], napětí chladicích jednotek u_ac [V], teplota okolí T_out [°C]
• Výstupy: teplota vzduch v pravé a levé místnosti T_ar, T_al [°C], teplota ve stěnách pravé a levé místnosti T_wr, T_wl [°C]

Využití pro výuku

• SŠ: ověření zákonů z oblasti tepelných dějů (prostup tepla stěnou)
• SŠ: měření statické převodní charakteristiky snímače
• VOŠ: modelování a identifikace dynamických systémů
• VOŠ: řízení teploty v jedné nebo obou místnostech PID regulátorem

Výuková pomůcka s teplotními čidly

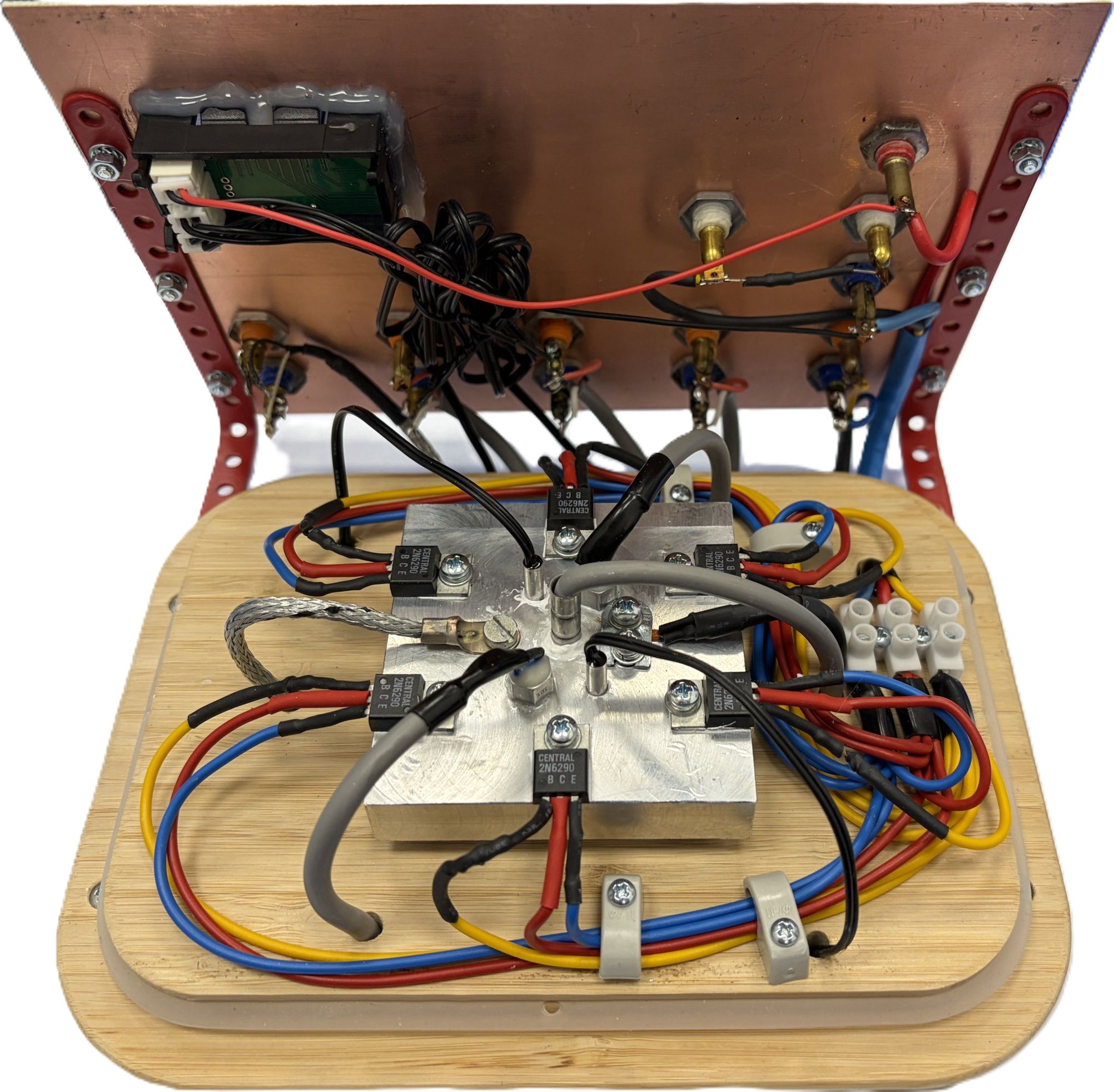

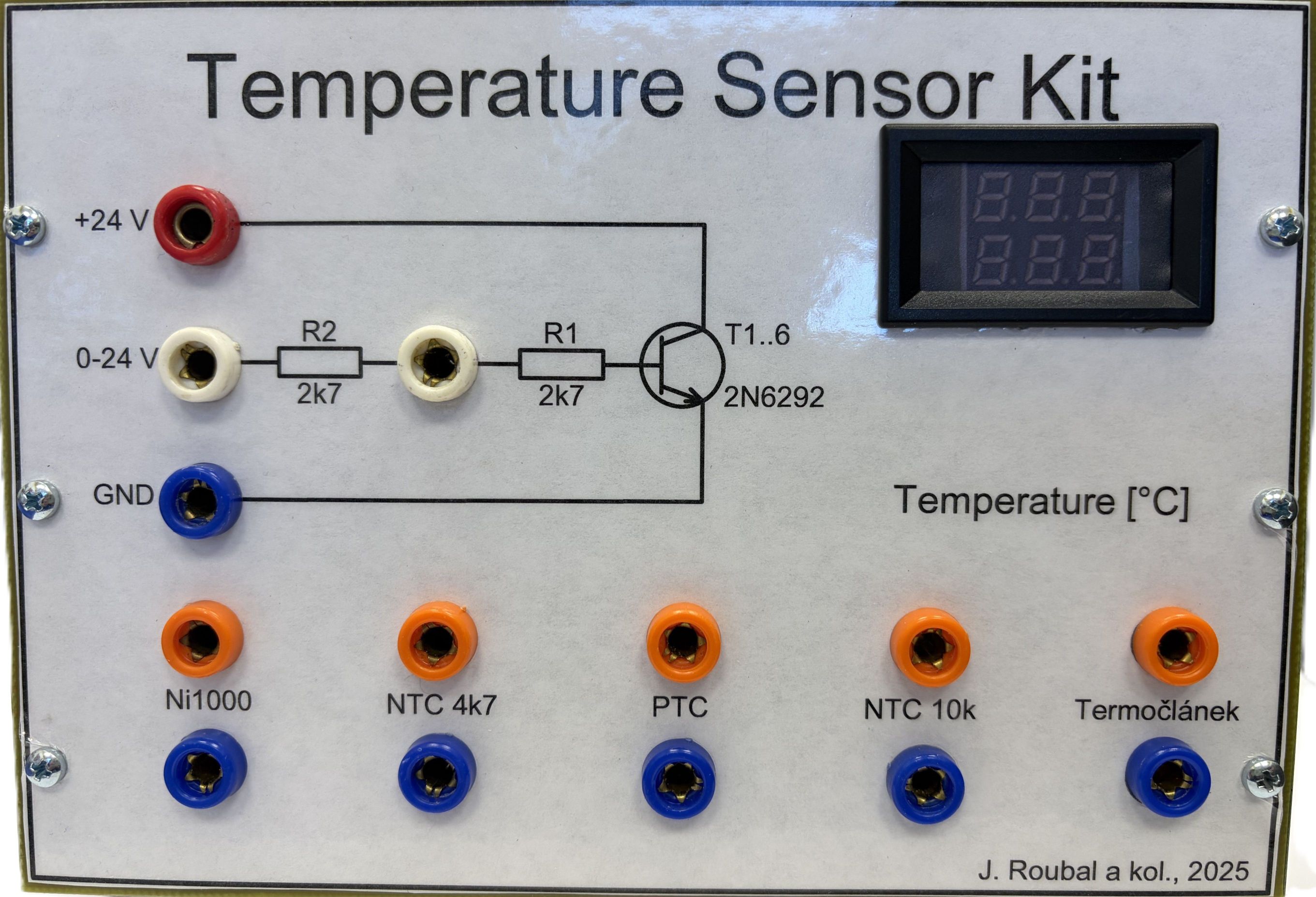

V prosinci 2025 navrhl Jirka Roubal na základě podnětu od třídy ET3 výukovou pomůcku s teplotními čidly Ni1000, termočlánkem a termistory PTC a NTC, viz obrázek 2. Pan Ťoupal se žáky třídy MP3 vyfrézovali hliníkovou desku, viz obrázek 2a, Pavel Kavan připravil přední panel této pomůcky, viz obrázek 2b.

Obrázek 2: Výuková pomůcka s teplotními čidly
